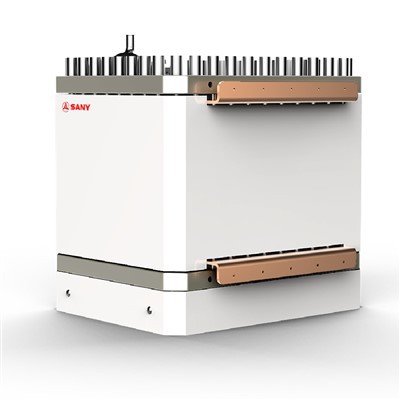

陽子交換膜電解装置による水素製造

75%以上の熱効率
国際トップレベルの好ましいPEM膜電極
強い拡張性

お問い合わせを送る

製品説明

1. コンパクト設計

1.5 ～ 3A/cm2 の範囲の高い動作電流密度を特徴とし、コアタンク領域の厚さは 1m 未満で、スキッドマウントされた統合補助制御システムを備えています。

2. 最適な効率

4.3 kWh/Nm3 未満の DC 消費電力を誇り、75% を超える熱効率とトップレベルの国際基準の PEM 膜電極を採用しています。

3. 多彩な拡張性

互換性のある組立プログラムとさまざまなタンクパラメータを満たす柔軟性を備えた設計で、すべてスキッドマウントプラットフォームにシームレスに統合されています。

4. 迅速な応答性

ホットスタートは 5 秒以内、コールドスタートは 300 秒以内に開始されるため、システムは 5% ～ 120% の範囲の負荷変動に容易に適応します。さらに、検証済みのサイクリックスタート/ストップ性能により、寿命が保証されます。

5. 安全機能の充実

自社開発の二重線シーリング設計プログラムと、マルチガスセンサー監視および警報インターロックシステムを組み込んでいます。圧力、温度パラメータ、水素生成回路ロジックを正確に制御することで、安全性がさらに強化されます。

1. 高い水素製造能力

このPEM電解槽の水素製造能力は200Nmです。³これは、大規模な産業用途に対応し、クリーンな電力の供給を確実にサポートできることを意味します。

2. 低エネルギー消費

この電解装置は高い生産性を重視しながら、エネルギー効率も重視しています。 DC消費電力はわずか4.3kWh/Nmです。³、従来の電解槽よりもはるかに少ないエネルギーを消費します。この設計は生産コストを削減し、持続可能な開発への取り組みを示しています。

3. 水素純度の向上

水素の純度は精製前は99.9%以上ですが、精製後は99.999%以上に高めることができます。この高純度の水素は、燃料電池やその他の分野への応用に不可欠です。

4.安定した動作パラメータ

4.1 作動圧力: 作動圧力は 3.0 MPa で、生成される水素は 3.0 MPa になります。これにより、さまざまなシナリオのニーズに適応し、さらなる加圧のコストを削減できます。

4.2 動作温度: 70±5 度の動作温度では、電解槽は安定性と適応性の点で優れています。

5. 電力変動範囲

パワー調整範囲は5%～110%です。幅広い電力変動があるため、電力システムの急激な変動にもかかわらず電解槽を稼働させることができます。

6.クイックスタート技術

ホットスタートとコールドスタートの時間が短い: コールドスタートにかかる時間はわずか 5 分未満で、生産の停滞時間が短縮されます。ホットスタートにかかる時間はわずか 5 秒で、機器は短時間で最高の動作状態に達します。
